综述
ARLINK P201-WS模块是一款内置编码器的 600-800 MHz 无线图传模块，具有60x 75x20 mm的尺寸，能满足终端产品对尺寸的要求，有效帮助客户减小产品尺寸并优化产品成本，采用一体化的模块方式，缩短客户产品的开发时间，满足客户产品快速上市的要求。ARLINK P201-WS使用方式灵活，客户可以使用内置1080P30编码器，也可以使用外部编码器进行工作，同时支持BT.1120和MIPI主流视频输入接口。支持调制方式自适应，码流自适应，可以更好地适应各种应用场景。与其他同类方案相比，具有体积小(60x75x20 mm)，低功耗（<10W），低延时（<200ms）， 远距离(>20km)等特点。主要性能
| 类别 | 规格 | 备注 |
| 图像 | 输入分辨率 | 1 路 1080P30/720P60 或 2 路 720P30 |
| 压缩标准 | H.264 | |
| 编码格式 |
1080p@30fps,1080p@25fps, 720p@60fps,720p@50fps, 720p@30fps,720p@25fps |
|
| 码流率 | 根据调制制式自适应，最大支持 20Mbps | |
| 射频 | 工作频段 | 600-800 MHz |
| 调制方式 | BPSK/QPSK/16QAM/64QAM 自适应 | |
| LDPC 编码码率 | 1/2, 2/3 | |
| 信道带宽 |
下行：10MHz 上行：1.25MHz |
|
| MIMO 模式 | 2T2R | |
| 发射功率 | 单路最大 23dbm | |
| 天线接口 | SMA | |
| 接口 | 天空端（可参考下面附图） | 2 路 USB2.0（1 路 typeC,另 1 路航空插头） |
| 1 路 SD card（Micro SD card） | ||
| 2 路 PPM（航空插头） | ||
| 1 路 RS232（航空插头） | ||
| 1 路RS422（航空插头） | ||
| 1 路 SPI（航空插头） | ||
| 1 路 UART（航空插头） | ||
| 1 路 HDSDI（SMA） | ||
| 1 路 HDMI （Mic HDMI） | ||
| 2 路RF（SMA） | ||
| 地面端（可参考下面附图） | 2 路 USB2.0（1 路 typeC,另 1 路航空插头） | |
| 1 路 SBUS（航空插头） | ||
| 2 路 PPM（航空插头） |
| 1 路 RS232（航空插头） | ||
| 1 路RS422（航空插头） | ||
| 1 路 UART（航空插头） | ||
| 1 路 SPI（航空插头） | ||
| 2 路RF（SMA） | ||
| 电源 | 电源输入端电压范围 | ５V－１５Ｖ |
| 系统 | 3.3V | |
| 射频前端 | 5V | |
| 功耗 | 天空端 | 约 5 W(待定) |
| 地面端 | 约 5 W(待定) | |
| 防浪涌等级 | IEC61000-4-5 | 2000A 8/20us |
| ITU-TK 21 | 4KV 10/700us | |
| 防静电等级 | ８KV（接触） | |
| １５KV（空气） | ||
| 尺寸 | 60x75x20 mm(待定) | |
| 工作温度 | -40 ~ +85℃ |
功能框图

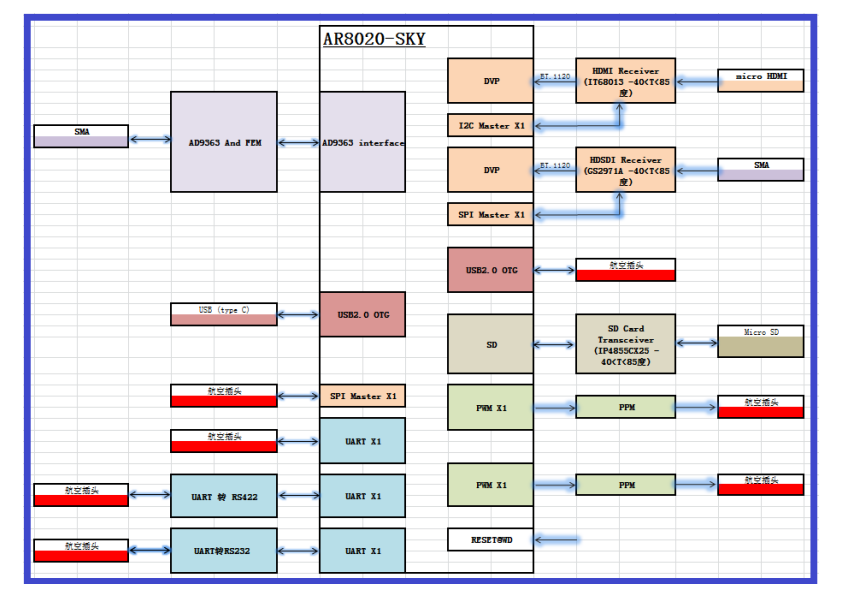

1) 天空端框图
图 1 天空端主板框图

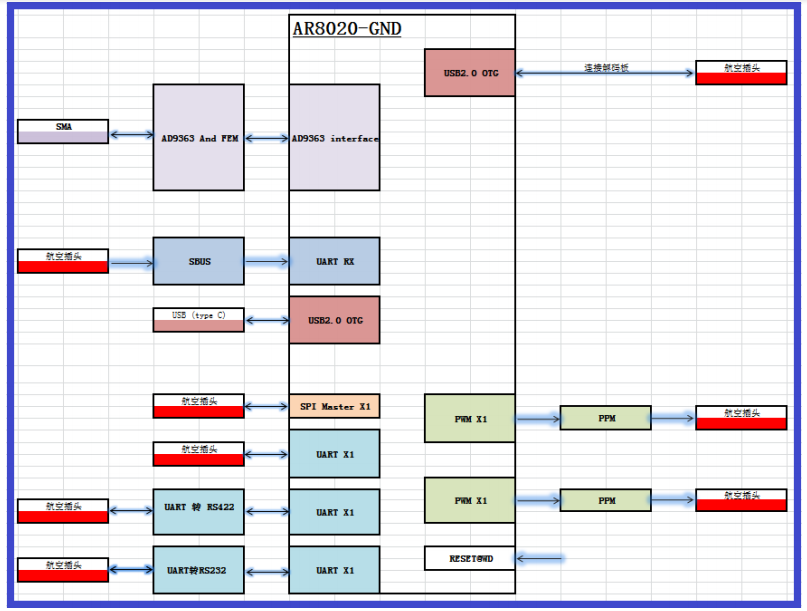

2) 地面端框图
图 2 地面端主板框

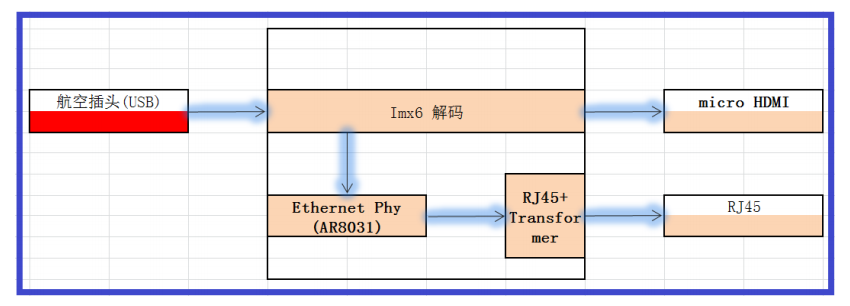

图 3 地面端解码板框图
