无人机通讯指挥车

详细信息

凌美芯无人机应急指挥车

一．概述

无人机指挥车可广泛应用于航拍航测，电力巡线，城市规划，交通监控，大型活动现场监控，城市综合治理，环保监控，事故现场勘察等多个领域。无人机指挥车为更好的应对各类突发事件，救援等事故，在恶劣环境下进行室内作业，确保能够让指挥人员在第一时间赶赴现场，满足现场指挥要求，能迅速启动应急响应，在事故现场建立指挥中心，从而实现临时指挥工作，采集现场数据及时发送指挥中心。

二 . 设计原则
1. 系统规范性

车辆的改装，各类设备，通讯链路及协议均符合国内外相关标准。

2. 系统的先进性
充分运用现代通信与网络的技术，提高建设起点，确保机动指挥通信系统的先进性，确保系统具有较长的使用周期。将系统建成：操作简单方便，机动性强，信息交互顺畅，设备运行稳定，具有一定的容错和抗毁能力的可移动的指挥通讯系统。

3. 系统的可阔充性

系统具有较强的扩展和升级能力，有一定的超前意识。系统采取模块化设计，提供多种扩展接口并预留设备安装空间，作为设备升级和扩展的基础，方便软件应用，便于后期维护，升级和扩充；系统有支持多种信息接口的能力

4. 系统安全性

系统设计充分考虑系统的安全性，包括信息安全，物理安全，电气安全。

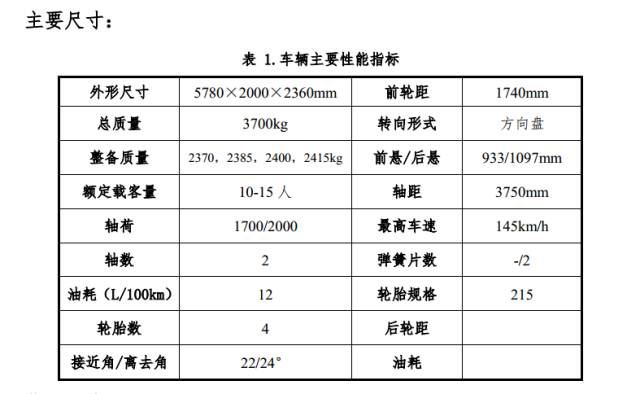

三．车辆改装设计方案实例及车型

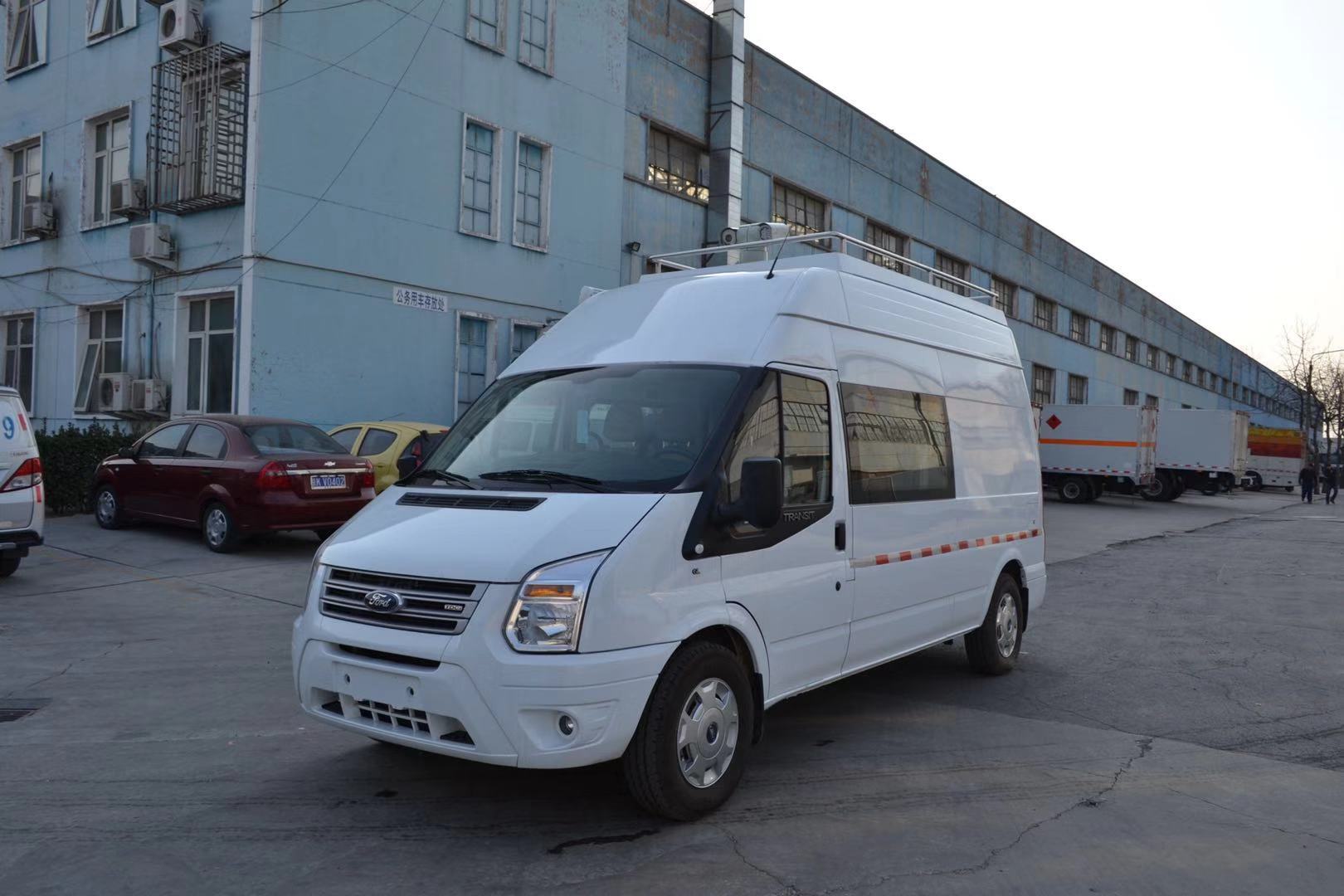

无人机指挥车选用依维柯，福特全顺，进口奔驰斯宾特等承载型底盘，底盘技术成熟，性能稳定，操作简便，可靠性，舒适性及安全性好，满足国V排放标准。车辆底盘具有良好舒适的避震装置，能够保证系统在四级公路正常行驶和低速越野行驶正常工作，满足多种路况测试。

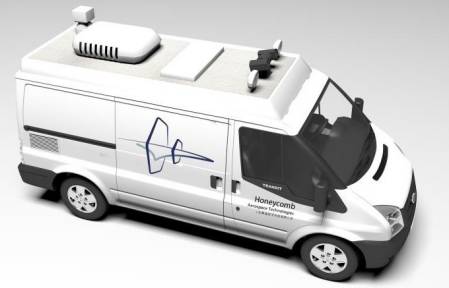

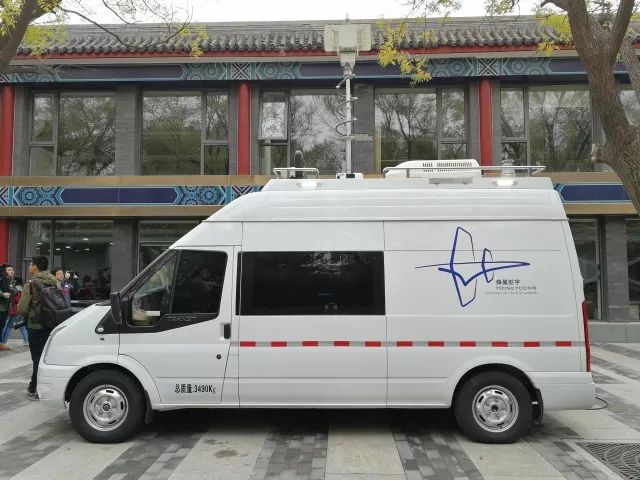

无人机应急指挥车介绍

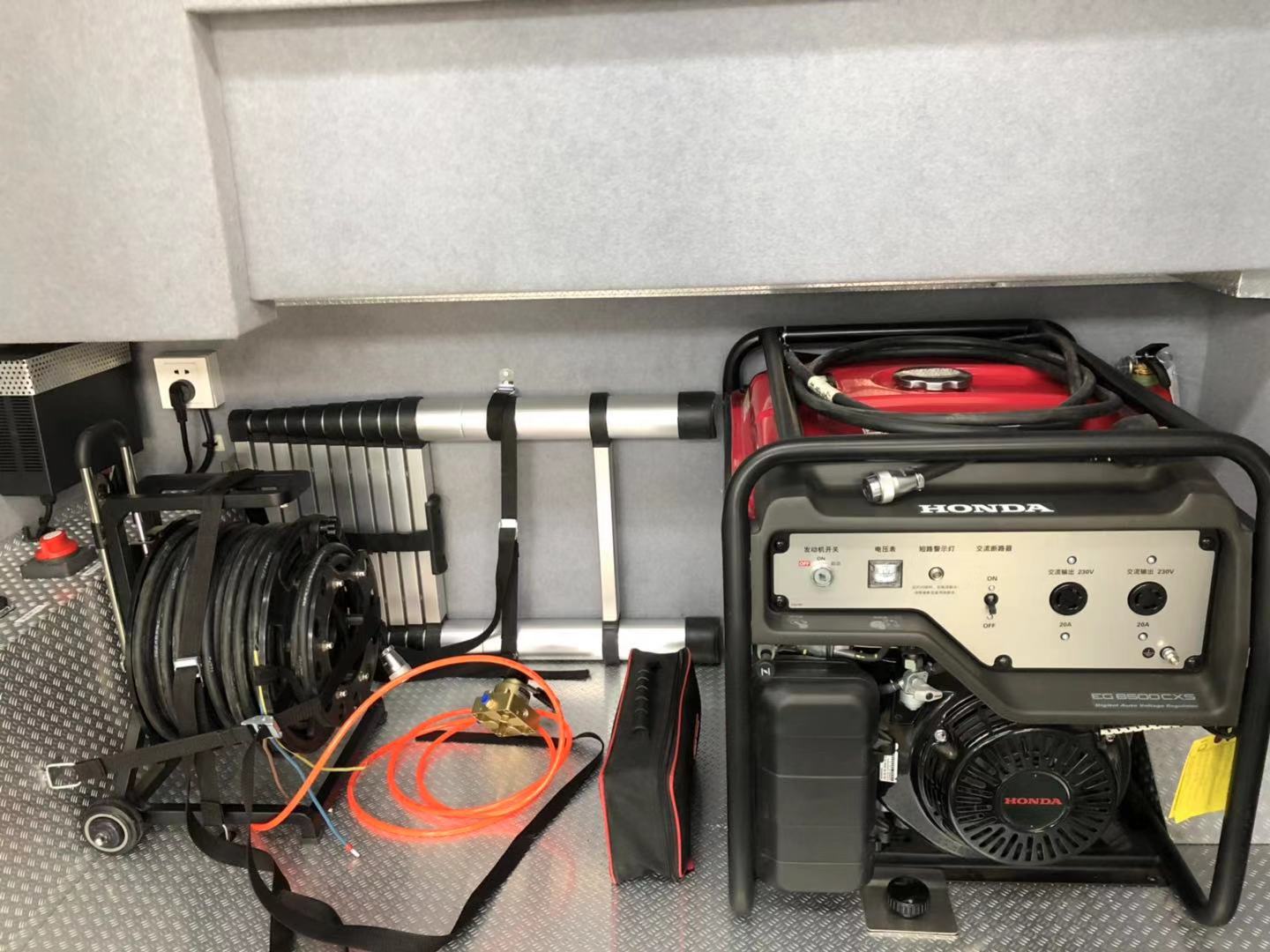

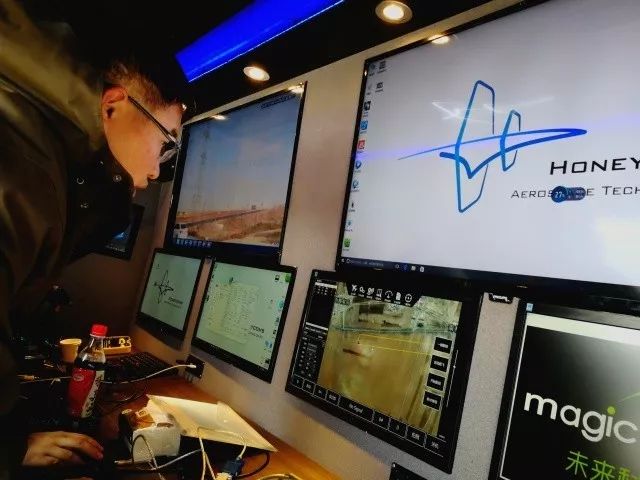

本测控车上加装了无人机飞行所必须的飞行控制系统、远程链路系统、视频会议系统、现场无线组网覆盖功能、图像接入功能、光纤接入功能、公用无线网络接入功能、野外供电功能、现场照明功能。车内有 4 个操作工位，5 台工作站及相关配电装备，带有 4~6kW 瓦发电机共整车电力设备使用，每个工位配备 21.5 寸显示器，用于飞机的航线设置，飞行数据监管及实时的数据处理等。工位上还配备了无人机专用遥控手柄，操作更加简单与灵活。

工位上方配备有两块 40 寸液晶屏幕，可拼接使用于图像显示,也可单独使用，显示车外环境数据或光电转塔图像。车内还配备了基本的生存保障设备，如饮用水设备、食品加热设备、保温设备、灭火器安放位置，在车体右侧设置合理的储物空间。
